Светильники для накладных треков решают знакомую задачу: потолок бетонный или ремонт уже закончен, ниши под встраиваемую шину нет, а трековое освещение хочется. Накладной трек снимает это ограничение: шинопровод крепится прямо к готовой поверхности, без штробления и запотолочного монтажа. Разберём, когда выбирают именно накладной вариант, как подобрать к нему светильники, как смонтировать шину своими руками и где такая система работает лучше всего.
Коротко: накладной трек даёт трековую систему без ниши в потолке. Шинопровод крепится дюбелями к бетону, дереву или гипсокартону, штробление не нужно. Однофазная шина включает все светильники разом, трёхфазная делит их на три независимые группы. Светильники переставляются вдоль шины и поворачиваются без инструмента, систему можно наращивать коннекторами.
Когда выбирают накладной трек, а не встраиваемый
Встраиваемая шина прячется в нишу и выглядит минималистично, но требует запотолочного пространства: гипсокартонового короба или натяжного полотна с подготовленной нишей. Накладной шинопровод избавлен от этого условия и выигрывает в четырёх типовых ситуациях.
Бетонная плита без подвесного потолка. Встраивать некуда физически. Накладная шина крепится к плите дюбелями, кабель подводится открыто в коробе или через существующий вывод люстры.
Готовый ремонт. Вскрывать потолок ради ниши никто не станет. Накладной трек монтируется по чистовой отделке за пару часов и оставляет после себя только отверстия под крепёж.
Низкий потолок. Короб под встраиваемую шину съедает высоту заметно сильнее, чем сама шина: накладной профиль добавляет считанные сантиметры. Для типовых квартир это решающий аргумент.
Съёмное жильё и переменчивые планы. Систему можно демонтировать, нарастить или перенести: следы ограничатся точками крепежа.
Для высоких потолков тот же шинопровод вешают на тросах, получая подвесной вариант. А если вы пока выбираете между трековой системой, люстрой и спотами в целом, начните с общего разбора в статье как выбрать трековые светильники.
Однофазный или трёхфазный шинопровод: что выбрать
Внутри накладного шинопровода проходят токопроводящие жилы, и от их числа зависит, сколько независимых групп света вы получите на одной линии.
| Параметр | Однофазная шина | Трёхфазная шина |
|---|---|---|
| Фаз | 1 | 3 |
| Независимых групп света | 1 | до 3 |
| Выключателей | 1 | до 3 |
| Сценарий | весь свет включается разом | рабочий, акцентный и общий свет по отдельности |
| Кабель питания | обычный двухжильный с заземлением | пятижильный, нужен заранее |
Вывод: для комнаты с одним сценарием света достаточно однофазной шины, она проще и дешевле. Трёхфазную берут, когда на одной линии должны жить разные сценарии: например, подсветка рабочей зоны отдельно от общего света.
Магнитные трековые системы устроены иначе: низковольтная шина, блок питания и светильники на магнитах. Это отдельный класс со своими правилами выбора, подробно о нём в статье про магнитные трековые светильники.
Как подобрать светильники под накладную шину

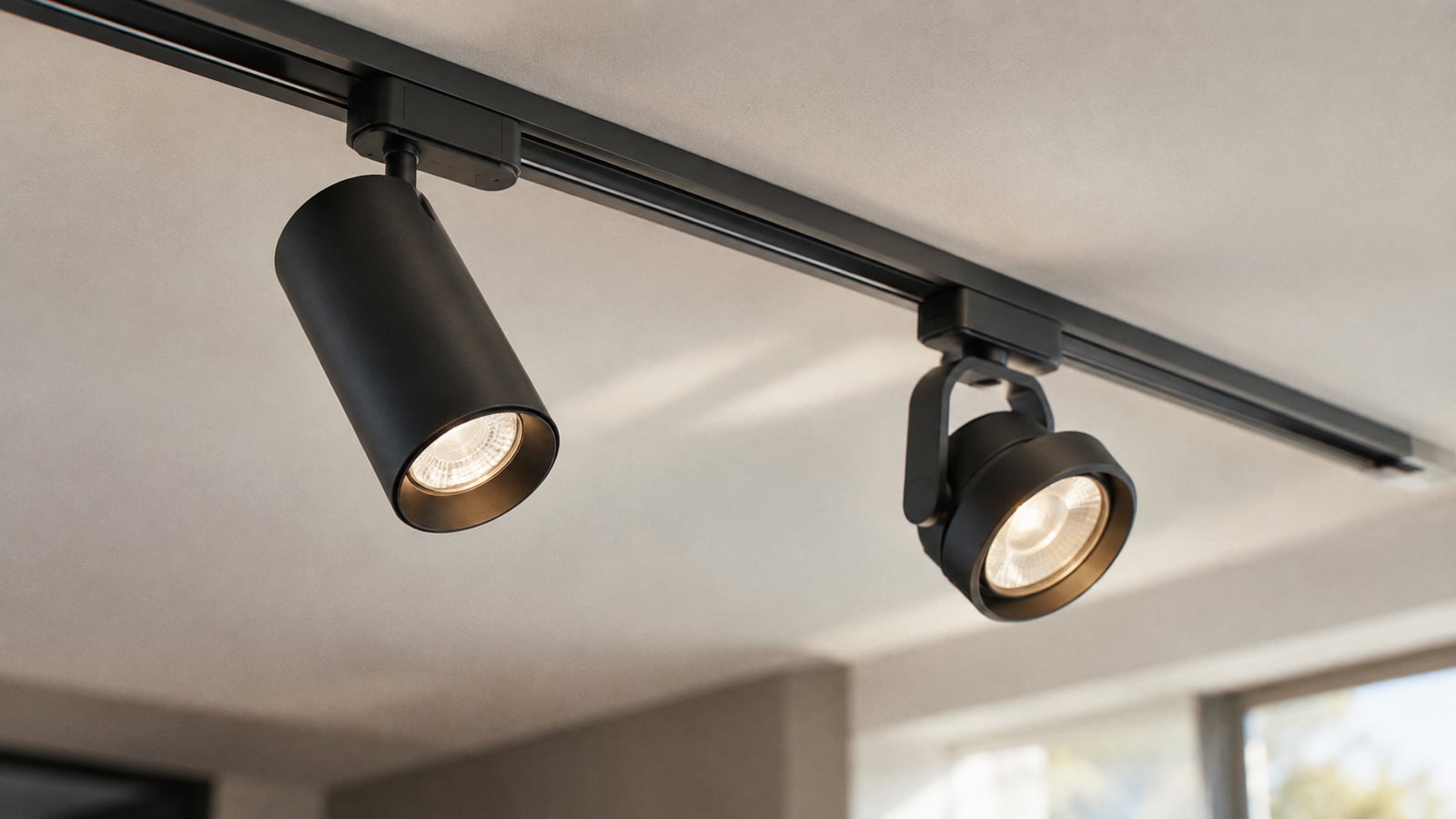

Первый фильтр: тип шины. Однофазный светильник не встанет в трёхфазный трек, адаптеры у них разные. Посадочные размеры к тому же различаются между производителями, поэтому надёжнее собирать шину и светильники из одной системы или проверять совместимость до покупки.
Дальше подбирают световые параметры:
- Мощность. Для жилых комнат ориентир 10-15 Вт светодиодной нагрузки на квадратный метр: на гостиную около 20 м² выходит 200-300 Вт суммарно. Над рабочими поверхностями света нужно больше.
- Цветовая температура. 2700-3000 К для отдыха и жилых зон, 4000 К для кухонной рабочей зоны и кабинета.
- Угол луча. Узкий, до 24 градусов, выделяет картину или предмет; широкий, от 36 градусов, работает на общий свет.
- Индекс цветопередачи. Для жилых комнат берите CRI от 80, для подсветки картин и витрин от 90: при низком индексе цвета выглядят блёкло.
- Поворотный механизм. Головы с поворотом и наклоном позволяют перенастраивать сцену света без переустановки.
Смарт-модели с управлением со смартфона меняют яркость и цветовую температуру по сценарию, обычные модели диммируются, если диммируемость заявлена производителем: проверяйте это в характеристиках.
Как смонтировать накладной шинопровод на потолок
Монтаж накладной шины доступен домашнему мастеру с базовыми навыками электромонтажа. Питание проще всего взять с существующего вывода под люстру; если трасса проходит в стороне от него, кабель ведут по потолку в кабель-канале или плинтусном коробе в цвет отделки. Дальше порядок такой:
- Разметьте линию
Наметьте трассу шинопровода малярным шнуром или длинным уровнем. Учтите расположение мебели и зон, которые нужно осветить, и вывод питающего кабеля.
- Обесточьте линию
Отключите автомат в щитке и проверьте отсутствие напряжения индикатором прямо на проводах. Выключенному настенному выключателю не доверяйте: фаза может оставаться на линии.
- Закрепите шину
К бетону шинопровод крепится дюбелями с шагом по инструкции производителя. Для гипсокартона нужны специальные крепления или закладной брус, иначе шина со светильниками со временем провиснет.
- Подключите питание
Заведите кабель через торцевой или центральный ввод. Соблюдайте маркировку фазы, нуля и заземления, соединения затяните и заизолируйте.
- Установите светильники
Вставьте адаптер в шину и поверните фиксатор до щелчка. Направьте головы на нужные зоны и проверьте включение всех групп.
Отдельного внимания требует трёхфазная шина: у неё несколько фазных контактов, и адаптер светильника назначается на конкретную фазу переключателем.
Если длины отрезка не хватает, шинопровод наращивается коннекторами: прямыми, угловыми и T-образными. Из отрезков собираются линии, углы и замкнутые контуры под геометрию комнаты, питание при этом заводится через один ввод.
Шинопровод 2 метра, добавили ещё 1 метр, соединили коннектором и получилось отлично
Где накладной трек работает лучше всего: кухня, гостиная, коридор

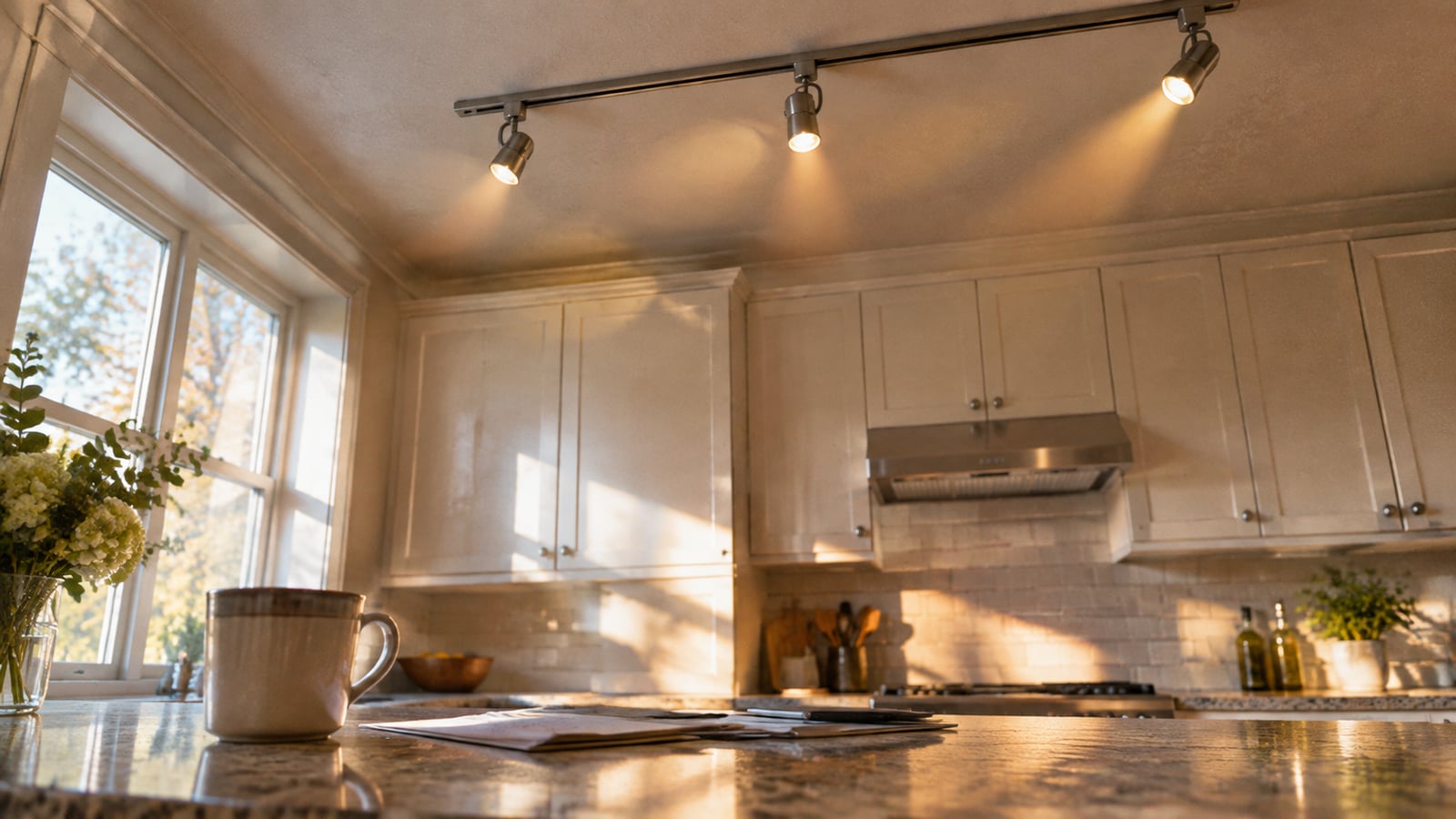

Кухня. Шину ведут вдоль рабочей поверхности, чтобы свет падал спереди и сверху и вы не работали в собственной тени. Обеденную зону удобно выделить отдельной группой на трёхфазной шине: яркий свет для готовки, приглушённый для ужина.
Гостиная. Линия вдоль края потолка подчёркивает геометрию комнаты и оставляет центр свободным. Поворотные головы направляют на картины, стеллаж или фактурную стену: направленный свет проявляет рельеф кирпича и текстуру отделки. Для подсветки картины светильник ставят в 20-30 см от стены под углом около 30 градусов к вертикали: блик от лака уходит выше уровня глаз, а полотно освещается равномерно.
Коридор. Одна линия по оси заменяет несколько отдельных точек: головы разворачиваются на зеркало, дверные проёмы и гардероб. Для узких и небольших помещений это один из самых экономных по месту приёмов, другие собраны в подборке идей для маленьких пространств.
Общий приём для любой комнаты: не вешайте на одну шину больше задач, чем она решает. Пара голов на рабочую зону, одна-две на акценты, остальное на общий свет. Перегруженная линия из десятка светильников в маленькой комнате слепит и выглядит как торговый зал.
Если направленный свет нужен точечно и без шины, посмотрите на потолочные споты: они закрывают ту же задачу в одиночных сценариях. А так трековые линии выглядят в реальных интерьерах из проектов дизайнеров на Маркет-Света:
Сколько стоят шинопроводы и светильники для них
Бюджет системы складывается из шины, коннекторов, ввода питания и самих светильников. Разброс большой: базовые однофазные головы стоят как обычный спот, линейные и смарт-модели заметно дороже. Живые цифры нашего каталога:
Готовые комплекты избавляют от подбора совместимых частей: шина, светильники и ввод уже согласованы производителем. Собирать систему поэлементно выгодно, когда нужна нестандартная длина или конкретные головы.
Частые вопросы про накладные треки
Только через закладную. Брус или платформу крепят к базовому потолку до натяжки полотна, а шину прикручивают сквозь полотно к этой закладной. На готовый натяжной потолок без закладной накладной трек не повесить, поэтому систему планируют до монтажа полотна.
Способом монтажа. Встраиваемая шина утапливается в нишу гипсокартонового короба или натяжного потолка и требует запотолочного пространства. Накладная крепится к готовой поверхности дюбелями. Светильники, адаптеры и электрика у обоих вариантов одинаковые, отличается только профиль шины.
Лимит определяется суммарной мощностью, допустимая нагрузка указана в паспорте шины. Светодиодные головы нагружают линию слабо, поэтому на практике раньше заканчивается место на шине, чем запас по мощности. Складывайте мощности всех голов и сверяйте с паспортом.
Да, отрезки соединяются коннекторами: прямыми, угловыми и T-образными. Из них собирают длинные линии, углы и контуры под план комнаты. Питание при этом подаётся через один ввод, дополнительные кабели не нужны, пока суммарная нагрузка в пределах паспортной.
Не всегда. Часть однофазных систем совместима между производителями, но посадочные размеры адаптеров различаются, и гарантии нет. Надёжный путь: брать шину и светильники одной серии либо проверить совместимость конкретной пары у консультанта до покупки.
Над рабочей зоной нейтральный свет 4000 К и повышенная яркость: так лучше видны продукты и разделочная доска. Над обеденным столом тёплый свет 2700-3000 К. На трёхфазной шине обе группы живут на одной линии и включаются отдельно.
Практически нет. Сама шина добавляет считанные сантиметры, тогда как короб под встраиваемую систему забирает высоту всерьёз. Для низких потолков накладной вариант предпочтителен: берите компактные головы без длинных подвесов, и потолок визуально останется на месте.
