Цоколь - это металлическая или пластиковая часть лампы с контактами, которая соединяет её с патроном светильника и подаёт напряжение на нить накала или светодиод. Маркировка вида E27, E14, GU10 расшифровывается просто: буква обозначает конструкцию (резьба, штырьки), а цифра - диаметр резьбы в миллиметрах или расстояние между штырьками. Чтобы найти замену лампе, достаточно прочитать эту маркировку на старом цоколе или в паспорте светильника.
Патрон в люстре не знает, ватт вы туда вкручиваете - галогенная лампа, светодиодная или старая лампа накаливания. Он реагирует только на форму и размер цоколя. Именно поэтому единая маркировка появилась больше века назад и с тех пор почти не менялась: производители договорились о стандартных размерах, чтобы лампа любого бренда встала в патрон любого другого.
В России чаще всего встречаются два-три типа цоколей, но в специальных светильниках - спотах, трековых системах, галогенных лампах для шкафов - используются десятки других форматов. Разберём, как читать маркировку, чем отличаются похожие на вид цоколи и что будет, если купить лампу с неподходящим разъёмом.
Зачем лампе цоколь и что он делает
Цоколь выполняет две задачи: механически фиксирует лампу в патроне и передаёт электрический ток на источник света внутри колбы. Без него лампа превратилась бы в стеклянный шар без контакта с проводкой.
Внутри цоколя спрятаны электроды - у резьбовых моделей это донный контакт и сама металлическая гильза, у штырьковых - два или больше металлических штырька. Диаметр, форма и расположение этих контактов у разных типов ламп отличаются специально: инженеры хотели избежать ситуации, когда лампа на 220 В случайно попадает в патрон, рассчитанный на 12 В, и наоборот.
Как расшифровать маркировку на цоколе
Первая буква в обозначении цоколя указывает на тип конструкции: E - резьбовой (от Edison), G - штырьковый, B - байонетный с защёлкой, R - с утопленными контактами. Цифра после буквы - это диаметр резьбы в миллиметрах для цоколей E или расстояние между штырьками в миллиметрах для цоколей G.
Строчная буква в конце маркировки, если она есть, сообщает количество контактов: s - один, d - два, t - три, q - четыре, p - пять. Такая буква встречается редко и в основном у специальных ламп для промышленного оборудования.
Резьбовые цоколи E27 и E14: чем отличаются

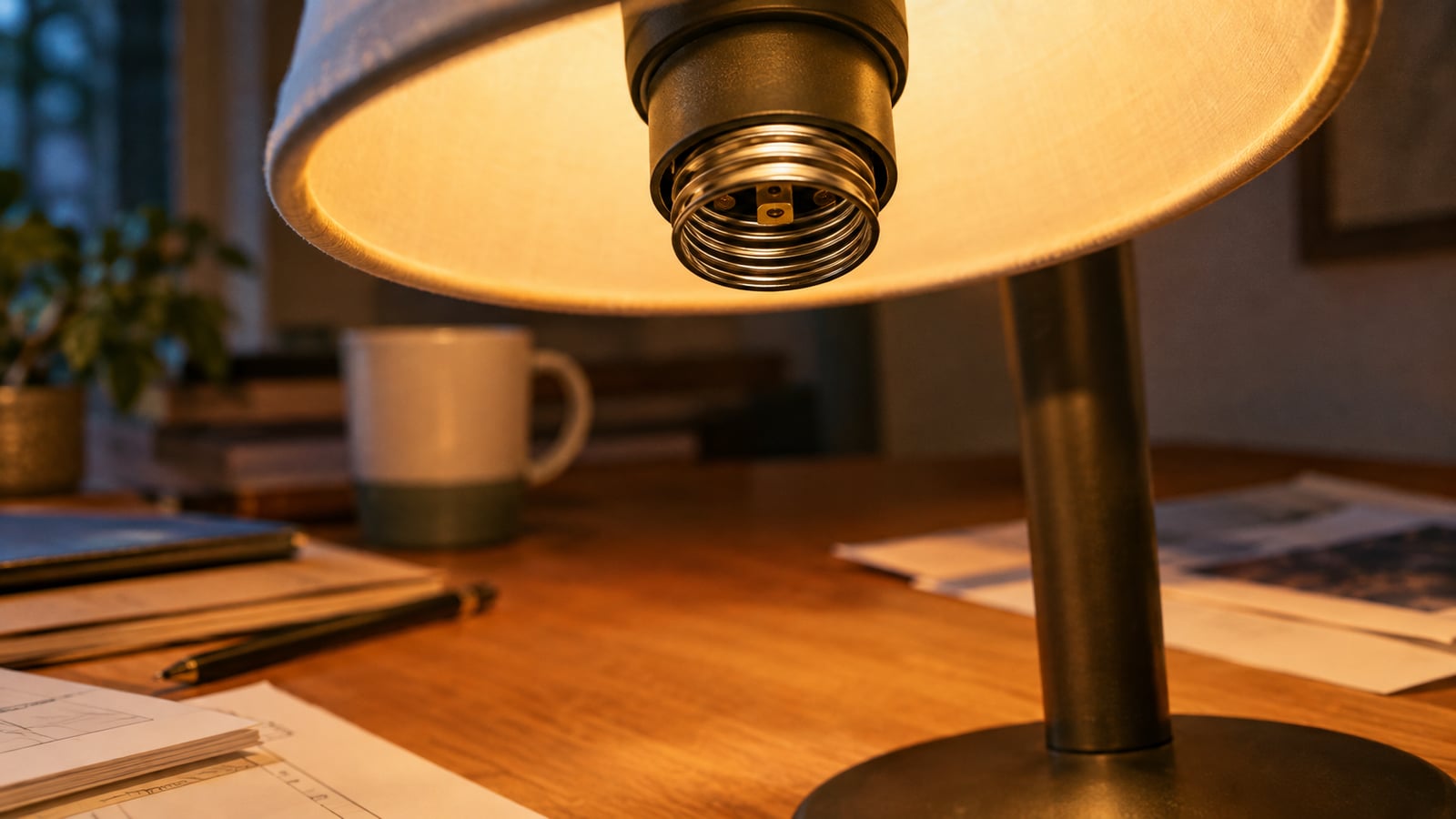

E27 и E14 - самые распространённые резьбовые цоколи в российских домах, и различаются они диаметром металлической резьбы: 27 мм против 14 мм. Цоколь Эдисона назван в честь Томаса Эдисона, который запатентовал резьбовую конструкцию в 19 веке, а с 1909 года она стала международным стандартом благодаря соглашению производителей об унификации размеров.
E27 - формат общего назначения для люстр, настольных ламп, торшеров и уличных светильников. Именно он остаётся стандартом в России, хотя в Европе и США чаще выпускают светильники под E26 - почти идентичный по размеру, но с небольшими отличиями в шаге резьбы.
E14, который в обиходе называют «миньон», используется в подвесных светильниках, бра и настенных плафонах с узким патроном - лампа физически меньше и легче входит в компактный корпус. Помимо этих двух, встречаются и другие типоразмеры резьбы E.
| Цоколь | Диаметр | Где используется |
|---|---|---|
| E5 | 5 мм | Бытовая техника, приборы управления |
| E10 | 10 мм | Гирлянды, декоративная подсветка |
| E14 | 14 мм | Люстры, бра, торшеры |
| E27 | 27 мм | Лампы общего назначения |
| E40 | 40 мм | Мощные уличные и промышленные светильники |
Вывод простой: для обычной люстры или настольной лампы ищите E27, для компактных бра и подвесов - E14. Спутать их сложно визуально - разница в размере видна невооружённым глазом.
Штырьковые цоколи G: зачем нужна вторая система
Штырьковый цоколь G был изобретён Реджинальдом Фессенденом в 1893 году как альтернатива резьбовому соединению Эдисона - именно так на рынке появились сразу два несовместимых стандарта. Вместо резьбы у таких ламп два металлических штырька, которые вставляются в гнёзда патрона и фиксируются без вращения или с небольшим поворотом.

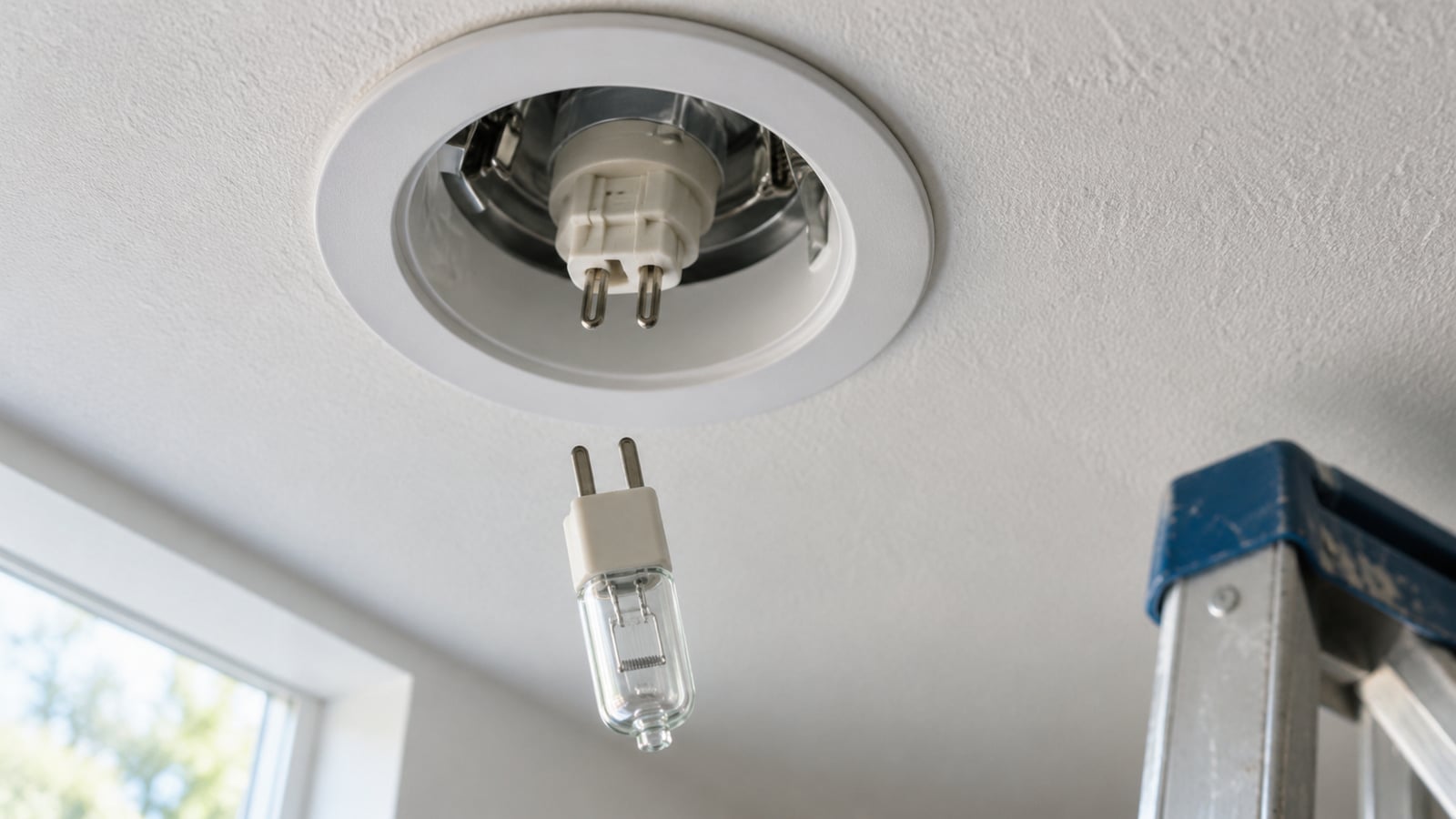

Цифра после буквы G показывает расстояние между штырьками в миллиметрах, а не диаметр - это принципиально другая логика маркировки, чем у резьбовых цоколей. G4 означает 4 мм между штырьками, G9 - 9 мм, и спутать их физически невозможно: лампа с меньшим шагом просто не попадёт в патрон с большим.
Модификации G-цоколей не взаимозаменяемы, даже если цифра совпадает. GU, GX, GY и GZ различаются толщиной штырьков, их длиной и наличием пазов для фиксации.
| Цоколь | Шаг штырьков | Применение |
|---|---|---|
| G4 | 4 мм | Галогенные лампы 12-24В, светильники для шкафов |
| G9 | 9 мм | Компактные галогенные и LED-лампы для настольных светильников |
| GU5.3 | 5,3 мм | Встраиваемые светильники, спот-системы |
| GU10 | 10 мм | Поворотные споты с фиксацией на утолщениях штырей |
Отдельно стоят GU10, GX10 и GZ10 - у них на концах штырей есть кольцеобразные утолщения. Лампа вставляется в патрон и поворачивается на небольшой угол, утолщения заходят за края гнезда и держат конструкцию без резьбы и без пружинной защёлки.
Определяем цоколь без маркировки
Если надпись на цоколе стёрлась, тип лампы можно определить визуально за несколько секунд по форме контактной части. Резьбовой цоколь легко узнать по металлической спирали вокруг основания - дальше остаётся измерить линейкой диаметр этой резьбы.
Штырьковый цоколь виден сразу по двум (реже четырём) торчащим металлическим штырькам без резьбы. Дальше линейкой измеряется расстояние между штырьками от центра до центра - это и есть искомая цифра в маркировке.
- Извлеките лампу из патрона
Отключите питание светильника перед демонтажем
- Осмотрите основание
Резьба - это цоколь E, штырьки - цоколь G
- Измерьте линейкой
Для E - диаметр резьбы, для G - расстояние между штырьками
- Проверьте утолщения на штырьках
Наличие утолщений означает поворотное крепление GU, GX или GZ
- Сравните с таблицей
Сопоставьте полученные цифры с типоразмером
Что будет с лампой другого цоколя
Лампу с другим цоколем просто не удастся установить в патрон - конструктивная несовместимость защищает от ошибки на физическом уровне. Проблемы начинаются, когда покупатель пытается обойти это ограничение с помощью переходников.
- Замена лампы на точный аналог по маркировке цоколя
- Проверка инструкции светильника перед покупкой
- Уточнение диаметра резьбы или шага штырьков линейкой
- Адаптер между несовместимыми цоколями «на глаз»
- Установка люминесцентной лампы E27 в светильник с диммером
- Игнорирование утолщений на штырьках GU-цоколей
Адаптеры между разными типами цоколей (например, переходник с E27 на G9) создают дополнительное соединение с большим количеством контактов и повышенным риском плохого прилегания. Это ослабленный контакт, нагрев и в редких случаях искрение - особенно опасно в люстрах, которые подолгу работают без наблюдения.
Отдельная проблема - компактные люминесцентные лампы с цоколями E27 и E14: они несовместимы с электронными выключателями и диммерами. Такая лампа либо мерцает, либо вовсе не запускается, потому что диммер режет форму сигнала, а электронный балласт лампы этого не понимает.
Цоколи галогенных и люминесцентных ламп
Галогенные лампы G4 работают при напряжении 12 В или 24 В и требуют понижающий трансформатор, поскольку сеть в квартире выдаёт 220 В. Срок службы таких ламп обычно превышает 2000 часов, что заметно больше классической лампы накаливания.
Люминесцентные трубки с цоколем G13 устанавливают в стандартные потолочные светильники типа ЛПО и ЛВО - этот цоколь рассчитан на лампы диаметром 26 мм и до сих пор встречается в офисных и подсобных помещениях. Компактные люминесцентные лампы с цоколем G23 идут в потолочные светильники меньшего размера, где важна компактность формы.
Для перехода на светодиодные аналоги старых галогенных и люминесцентных ламп в каталоге есть LED ленты и светодиодные модули - многие из них выпускаются с теми же типоразмерами цоколей, что позволяет заменить старую лампу без переделки светильника.
