Для потолка грильято подходят светильники стандартного размера 588×588 мм (аналог ячейки 600×600) или компактные модели 300×300, 200×200 и 100×100 мм, которые крепятся сверху на монтажные пластины, опирающиеся на алюминиевые направляющие каркаса. Если размер не совпадает с ячейкой, решётку подрезают или ставят посадочное место под конкретный светильник.
Грильято путают с Армстронгом, хотя это разные системы. Армстронг - это сплошные плиты 600×600 мм, уложенные в металлический каркас, а грильято - открытая решётка без плит, где видно пространство за потолком. Из-за этой открытости у грильято ниже жёсткость конструкции и другие требования к монтажу светильников: их нельзя просто положить в ячейку, как плитку, - нужна собственная система крепления.
Разница в конструкции определяет и разницу в выборе света. У Армстронга светильник ложится вместо плиты и держится за счёт лёгкости, у грильято же светильник должен цепляться за направляющие каркаса отгибающимися пластинами - иначе он провалится в открытую ячейку.
Какие размеры ячеек и светильников совместимы
В подборке два сценария сразу. Первые две модели - панели формата 600×600 под стандартную ячейку каркаса, самое частое решение для офиса и торгового зала. Дальше идут компактные встраиваемые светильники для декоративной сетки грильято: круглые модели, которые ставят в ячейки 100-300 мм через посадочное место, если стандартная растровая панель 588×588 мм не подходит по размеру самой ячейки.
Стандартная ячейка грильято - 588×588 мм, что почти точно совпадает с распространённым размером светильников 600×600 мм и растровых панелей 588×588 мм. Помимо стандарта встречаются мелкие сетки: 50×50, 75×75, 100×100, 150×150 и 200×200 мм - такие потолки чаще делают декоративными, а не функционально-световыми.
Для мелкой сетки готовых светильников подходящего размера почти не бывает - приходится либо резать решётку под крупный светильник, объединяя несколько ячеек, либо ставить компактные модели 100×100 или 200×200 мм в специальные посадочные места.
| Размер ячейки | Подходящий светильник | Нужна ли подрезка |
|---|---|---|
| 588×588 мм | 588×588 или 600×600 мм | Нет |
| 300×300 мм | 300×300 мм | Иногда, для точной подгонки краёв |
| 200×200 мм | 200×200 мм | Да, объединение ячеек |
| 100×100 мм | 100×100 мм точечный | Да, посадочное место |
| 75×75 мм | Круглый встраиваемый | Да, металлическая коробочка 215×215×40 мм |
Чем крупнее ячейка, тем меньше работы при монтаже. Для сетки 588×588 мм светильник встаёт без вмешательства в решётку, а для мелких ячеек нужно закладывать бюджет на посадочные места и подрезку.
Растровый светильник, LED-панель или точечный - что выбрать
Растровые светильники 600×600 и 600×1200 мм - это LED-аналоги устаревших люминесцентных светильников ЛВО и ЛПО, они хорошо знакомы по офисам советской постройки и до сих пор остаются рабочей лошадкой для грильято. LED-панели того же формата тоньше, легче и дают более равномерный свет за счёт торцевой подсветки, а не матрицы диодов на плате - выбор между ними обычно решает не качество, а бюджет и высота короба.

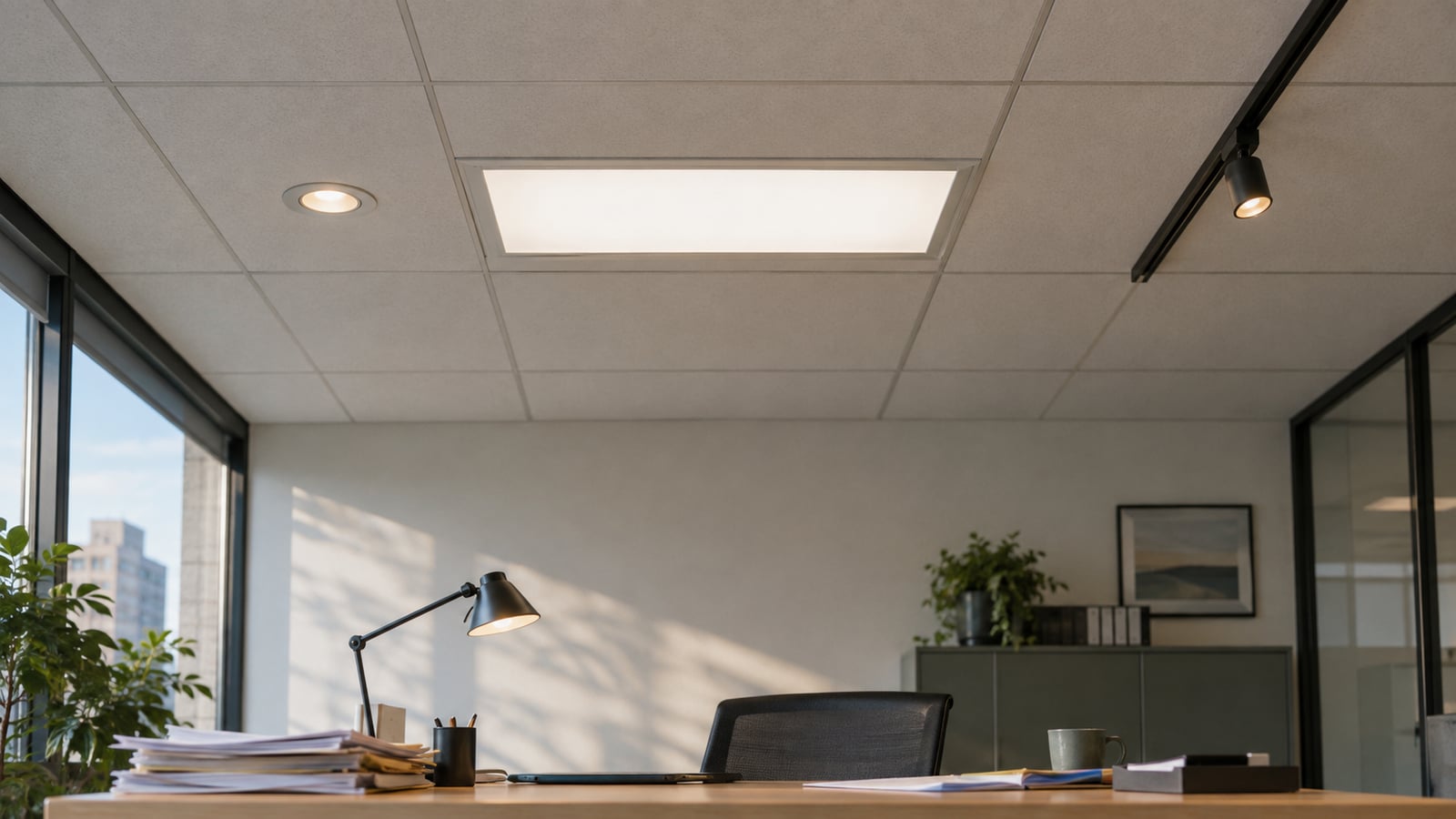

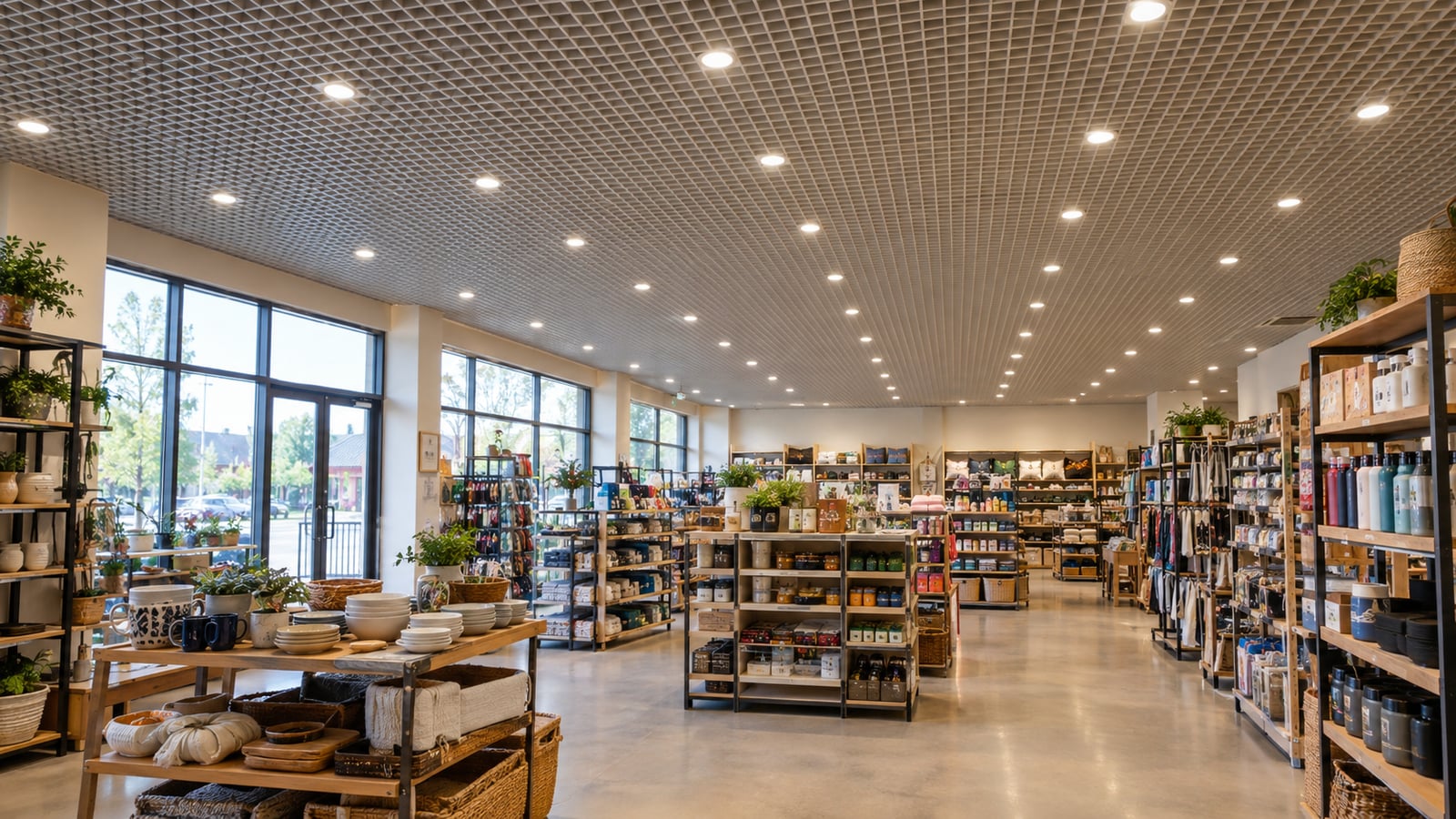

Точечные светильники ставят в мелкую сетку грильято или используют для акцентной подсветки в дополнение к основным растровым панелям - именно такую комбинацию часто выбирают для магазинов, где нужен и рабочий свет над залом, и точечный акцент на витрине. Подвесные светильники крепятся к перекрытию через ячейки решётки, а не встраиваются в каркас - это удобно для больших плафонов или дизайнерских моделей, которые физически не встают в стандартную ячейку.
Ниже - не рейтинг "лучше/хуже", а сравнение по задачам: где важна цена и привычная ремонтопригодность, а где - тонкость короба и максимальная равномерность свечения.
- Проверенная замена люминесцентным ЛВО/ЛПО
- Прочный корпус, легко держит точечную нагрузку каркаса
- Разные рассеиватели: Призма, Опал, Колотый лёд
- Цена ниже LED-панели того же формата
- Тоньше и легче за счёт торцевой (edge-lit) подсветки
- Более равномерное свечение без видимых точек-диодов
- Меньше выступает вниз - удобно при низком коробе каркаса
- Выше цена за сопоставимый световой поток
Встроить, подвесить или спрятать за потолком - три способа монтажа
Встраивание сверху на каркас - основной способ монтажа светильников в грильято: отгибающиеся монтажные пластины на корпусе светильника опираются на U-образные направляющие и фиксируют его в плоскости потолка. Способ подходит для стандартных ячеек 588×588 мм и даёт минимальное выступание конструкции ниже уровня решётки.
Установка поверх грильято применяется, когда светильник крупнее ячейки или его конструкция не позволяет встроить его в каркас. Минус решения - решётка перекрывает боковой поток света прожектора на 30-50%, поэтому направленные светильники теряют часть эффективности сбоку, хотя вертикальный поток вниз проходит почти без потерь.
Подвешивание через ячейки грильято решает задачу декоративного освещения: светильник крепится тросом или штангой к перекрытию, а решётка служит лишь эстетическим фоном. Такой способ не нагружает алюминиевый каркас и подходит для люстр или крупных дизайнерских плафонов.
Почему светильник не встаёт в ячейку и как это исправить
Светильник не встраивается в ячейку грильято по двум причинам: либо его габариты крупнее или мельче стандартного размера, либо высота корпуса не учитывает высоту профиля каркаса. Высота каркаса потолка грильято обычно составляет 40 мм, и если корпус светильника выше этого значения, он выступит за уровень потолка на 10 мм и больше - визуально это выглядит как торчащий "горб" в решётке.
Для несоответствия по площади есть два решения. Крупный светильник ставят с подрезкой решётки - объединяют несколько соседних ячеек в одну, вырезая перемычки алюминиевого профиля. Мелкий светильник требует посадочного места: под круглые модели делают металлическую коробочку нужного размера (например, 215×215×40 мм для ячейки 75×75 мм), а зазоры по краям закрывают декоративной квадратной накладкой.
Компактные круглые модели из такой подборки обычно дороже растрового светильника того же светового потока - в цену закладывается более сложный литой корпус, оптика и отдельная декоративная накладка под посадочное место.
Нужно ли усиливать каркас под весом светильников
Да, в местах установки светильников каркас грильято нуждается в усилении - на несущие направляющие ставят два дополнительных подвеса, потому что штатная жёсткость решётки рассчитана на собственный вес конструкции, а не на точечную нагрузку от корпуса светильника с драйвером. Без усиления решётка в этом месте начинает провисать, особенно если светильников много и они распределены неравномерно.
Дополнительная нагрузка на каркас растёт и от температуры. Не используйте галогенные лампы и лампы накаливания за грильято - они сильно нагревают алюминиевый профиль, металл расширяется, и крепёж со временем расшатывается. LED-светильники в этом смысле безопаснее: они греются заметно меньше и не создают циклической тепловой нагрузки на каркас.
Сколько светильников нужно для офиса или магазина
Кроме основных растровых панелей для рабочего освещения зала, в грильято часто добавляют компактные декоративные светильники - например, для подсветки прикассовой зоны или витрины, где важен акцент, а не равномерность общего света.
Разброс потока при одинаковой мощности - не ошибка каталога, а следствие конструкции и оптики.
Количество светильников считают через нужный световой поток на площадь и делят на поток одной модели: современные LED-светильники для грильято при мощности около 44 Вт выдают в среднем 3800-4500 лм в зависимости от качества светодиодных чипов и типа рассеивателя. Панель с прозрачным рассеивателем или открытой матрицей отдаёт немного больше света при той же мощности, а модель с матовым Опалом или декоративным Колотым льдом часть потока теряет на рассеивании - разница в светоотдаче между такими моделями обычно не превышает 15-20% при сопоставимом энергопотреблении. Для расчёта берут норму освещённости для типа помещения, умножают на площадь и делят на паспортный световой поток конкретной модели, а не на усреднённое значение по категории.
При установке светильника поверх грильято часть потока теряется на решётке, но мягкое рассеивание компенсирует потери примерно на 25% за счёт более равномерного распределения света по площади - визуально помещение может казаться освещённым не хуже, хотя формальный КПД ниже.
- Определить норму освещённости
Взять нормативное значение люкс для типа помещения - офис, торговый зал, склад.
- Посчитать площадь и общий требуемый поток
Умножить норму на площадь помещения в квадратных метрах.
- Выбрать модель и её световой поток
Ориентироваться на паспортные лм конкретного светильника.
- Разделить общий поток на поток одного светильника
Получить примерное количество моделей с округлением в большую сторону.
- Распределить по сетке равномерно
Расставить светильники по ячейкам без больших разрывов и тёмных углов.
Для равномерного результата важен и угол рассеивания - у стандартных моделей он составляет около 120°, что даёт мягкий переход между соседними светильниками без резких пятен на полу. Рассеиватель тоже влияет на итоговую картину: Опал (матовый) даёт мягкий рассеянный свет без бликов, Призма формирует чёткие световые полосы для акцентного эффекта, а Колотый лёд декоративно ломает свет, скрывая при этом видимость отдельных диодов.
Круглый светильник в квадратную ячейку встаёт только через специальную декоративную накладку или посадочное место квадратной формы - она закрывает зазоры между круглым корпусом и прямыми линиями решётки. Без такой накладки монтаж выглядит неаккуратно и оставляет щели, через которые видна изнанка потолка.
Альтернатива встроенным решениям - трековые прожекторы или архитектурная подсветка за потолком грильято. Трек крепят к перекрытию за решёткой, а открытая структура грильято позволяет свету проходить сквозь ячейки, создавая рассеянный фоновый эффект без видимых корпусов светильников снизу. Для декоративной подсветки помещения удобно использовать LED ленты, скрытые за решёткой, а управлять сценариями освещения в офисе или магазине проще через Wi-Fi реле, если проводка светильников проложена группами.
Частые вопросы про светильники для грильято
Подобрать растровый светильник, LED-панель или декоративный точечный светильник под конкретный размер ячейки грильято проще, когда под рукой каталог с фильтром по габаритам и световому потоку - в разделе Встраиваемые светильники Маркет-Света можно сравнить модели по мощности, углу рассеивания и типу рассеивателя, а для нестандартных решений с подсветкой за решёткой пригодятся аксессуары для лент. Менеджеры магазина помогут подобрать комплект под конкретную сетку ячеек и площадь помещения.
