Проходной выключатель управляет одним светильником из двух точек одновременно - например, включаете свет у входа в коридор, а гасите уже у спальни. Для этого у него три контакта вместо двух, а схема требует двух таких выключателей и трёхжильного кабеля между ними.

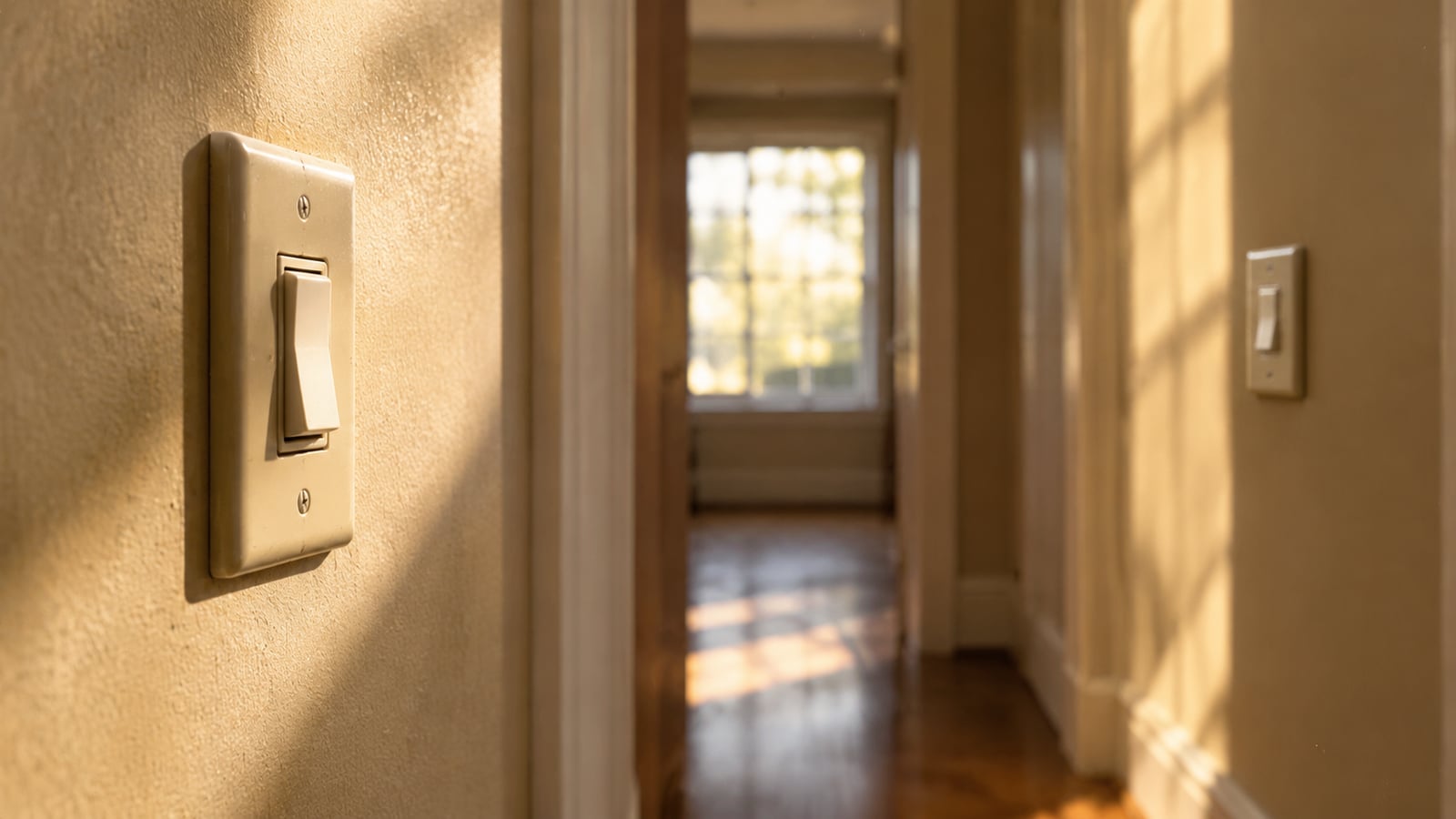

Классическая лестница, длинный коридор, спальня с двумя входами - везде хочется управлять светом с обеих сторон. Обычный выключатель на это не способен: он просто разрывает цепь, и если поставить два таких подряд, свет будет включаться только когда оба находятся в одном положении. Проходная схема решает эту проблему за счёт другой внутренней конструкции контактов.
Дальше разберём, чем проходной выключатель отличается от обычного на уровне контактов, как развести схему на два и три места, когда вместо переключателей выгоднее ставить импульсное реле, и какие ошибки убивают всю схему на этапе разводки в коробке.
Чем проходной выключатель отличается от обычного
В каталоге такие модели обычно помечены как «переключатель» или «выключатель проходной» - ориентируйтесь на это обозначение в названии и характеристиках товара, а не только на дизайн серии, потому что внешне проходной и обычный выключатель почти не различаются.
Обычный выключатель - это просто механический разрыв цепи: два контакта, между которыми клавиша замыкает или размыкает соединение. У проходного выключателя контактов три: один общий (вход) и два переключаемых (выхода), между которыми клавиша перебрасывает соединение при каждом нажатии.
Внешне разница почти незаметна - те же клавиши, та же рамка. Отличие видно только на клеммах с обратной стороны: у обычного выключателя два винта, у проходного - три, и часто они помечены буквами L (вход) и 1, 2 (выходы) либо просто отличаются цветом крепления.
Такая конструкция называется переключателем на два направления. Именно из-за неё в бытовой электрике часто путают термины «проходной» и «переключатель» - это синонимы одного и того же трёхконтактного устройства.
Почему обычный выключатель здесь не работает
Если поставить два обычных выключателя последовательно в одну линию, свет включится только при совпадении положений обоих: оба вверх - горит, оба вниз - не горит. Любое несовпадение блокирует цепь, и человеку придётся возвращаться к первому выключателю, чтобы снова включить свет. Проходная схема убирает эту привязку к положению клавиши - переключатели просто меняют, по какому из двух проводов идёт сигнал.
Как подключить проходной выключатель из двух мест
Схема на два места - это два трёхконтактных переключателя, соединённых между собой двумя проводами, и фаза с нулём, приходящие с разных концов цепи. Общий контакт первого выключателя подключается к фазному проводу, идущему от распределительной коробки, а общий контакт второго - к фазному входу светильника. Между собой два оставшихся контакта каждого выключателя соединяются напрямую двумя проводами - это и есть та самая «проходная» пара, которую электрики называют travelers.
- Подготовка линии
Прокладывают трёхжильный кабель от распредкоробки до первого выключателя и между выключателями, а от второго выключателя к светильнику - уже двухжильный кабель, плюс отдельный нулевой провод от коробки прямо к светильнику.
- Подключение первого выключателя
Общий контакт (L) соединяют с фазой из коробки, два других контакта - с проводами, идущими ко второму выключателю.
- Подключение второго выключателя
Два контакта соединяют с проводами от первого выключателя, общий контакт (L) - с фазным проводом светильника.
- Сборка в коробке
Нулевой провод от сети соединяют напрямую с нулевым проводом светильника, минуя выключатели.
- Проверка
Включают питание и проверяют работу клавиш в разных комбинациях положений.
Ключевая особенность этой схемы - ноль вообще не заходит на выключатели. Он идёт прямой линией от щитка к светильнику, а выключатели работают только с фазой. Это принципиальный момент, который часто нарушают новички.
Перекрёстный выключатель для третьего поста управления
Перекрёстный выключатель нужен, когда светом управляют из трёх и более мест - он ставится между двумя проходными и меняет местами провода внутри линии. У него четыре контакта вместо трёх: два входа и два выхода, которые при нажатии клавиши либо идут прямо, либо перекрещиваются.
Разница между проходным и перекрёстным выключателем - это разница между тремя и четырьмя контактами. Проходной просто выбирает, какой из двух проводов замкнуть, а перекрёстный меняет провода местами, оставляя количество проводов прежним.
Для управления из трёх и более мест перекрёстный выключатель с четырьмя контактами устанавливается между двумя проходными - именно перекрёстные добавляют промежуточные точки управления, а не дополнительные проходные.
Частая ошибка - попытка добавить третий проходной выключатель вместо перекрёстного. Схема просто не заработает: третий проходной не умеет менять местами два провода одновременно, он способен только выбирать один из двух, а этого недостаточно для корректной коммутации.
Управление светом из трёх и более мест
Для трёх точек управления берут два проходных выключателя по краям линии и один перекрёстный между ними. Перекрёстные выключатели можно добавлять и дальше - для четырёх, пяти и более точек управления их просто ставят друг за другом между крайними проходными, сохраняя одну и ту же пару проводов между всеми промежуточными точками.
Такая схема физически рабочая, но с каждым дополнительным постом растёт длина проводки и количество соединений в коробках. На практике больше трёх-четырёх точек управления через переключатели встречаются редко - для этого удобнее использовать импульсное реле или дистанционное управление.
Импульсные реле и дистанционные выключатели
Импульсное реле - это устройство, которое переключает свет коротким импульсом от обычных кнопок, а не от переключателей с фиксированным положением клавиши. Реле ставится в распределительной коробке или щитке, а к нему подводятся обычные кнопочные выключатели с любого количества точек - десять кнопок подключаются параллельно без всякого удвоения проводки.
Экономия на проводке и монтаже при переходе на импульсные реле может доходить до 40% по сравнению со схемой на переключателях (на август 2026) - особенно заметно это на объектах с четырьмя и более точками управления, где перекрёстных выключателей потребовалось бы несколько.
Дистанционные и беспроводные выключатели решают задачу ещё проще - без прокладки линии между точками управления вообще. Радиопанель крепится на стену обычным клеем или дюбелями и посылает сигнал релейному блоку, встроенному рядом со светильником или в подрозетнике. К одному релейному блоку можно подключить до десяти радиопанелей, а сигнал уверенно проходит расстояние до 100 метров даже через стены.
Часть беспроводных панелей работает без батареек вообще - при нажатии клавиши механическая энергия преобразуется в короткий электрический импульс, достаточный для передачи радиосигнала. Батарейка садится, а кинетический выключатель служит десятилетиями.
Для влажных помещений и улицы такие панели часто выпускают с классом защиты IP67 - это полная защита от пыли и временного погружения в воду, что важно для террас, беседок и санузлов. Управляющие модули для умного дома удобно смотреть в разделе Wi-Fi реле - они совмещают функции реле и дистанционного управления через приложение.
Кабель и материалы для монтажа схемы
Для схемы с проходными выключателями обычно берут трёхжильный кабель - ВВГнг-Ls или NYM сечением 3х1,5 мм², этого сечения достаточно для стандартной осветительной нагрузки в квартире. Рабочих проводов между двумя проходными выключателями нужно всего два - travelers, они соединяют переключаемые контакты обоих выключателей и каждый передаёт свой сигнал. Трёхжильный кабель на этом участке кладут не потому что нужна третья жила, а из практических соображений: удобнее протянуть один тип кабеля по всему объекту и оставить запас на случай повреждения одной из жил.
| Участок цепи | Кабель | Сечение |
|---|---|---|
| Коробка - первый выключатель | ВВГнг-Ls 3х1,5 | 1,5 мм² |
| Между выключателями | ВВГнг-Ls 3х1,5 | 1,5 мм² |
| Последний выключатель - светильник | ВВГнг-Ls 2х1,5 | 1,5 мм² |
| Коробка - светильник (ноль напрямую) | ВВГнг-Ls входит в общий кабель | - |
Вывод из таблицы: трёхжильный кабель кладут от коробки до первого выключателя и между самими выключателями, хотя реально работает там один провод (фаза) и два провода (travelers) соответственно - третья жила остаётся запасной. Участок от последнего выключателя до светильника уже двухжильный, потому что туда идёт только коммутируемая фаза и общий ноль. Мощные светильники или несколько групп на одной линии могут потребовать сечения 2,5 мм² - для точного подбора ориентируются на суммарную мощность нагрузки. Сами выключатели удобно смотреть в разделе Выключатели, где отдельно представлены проходные и обычные модели.

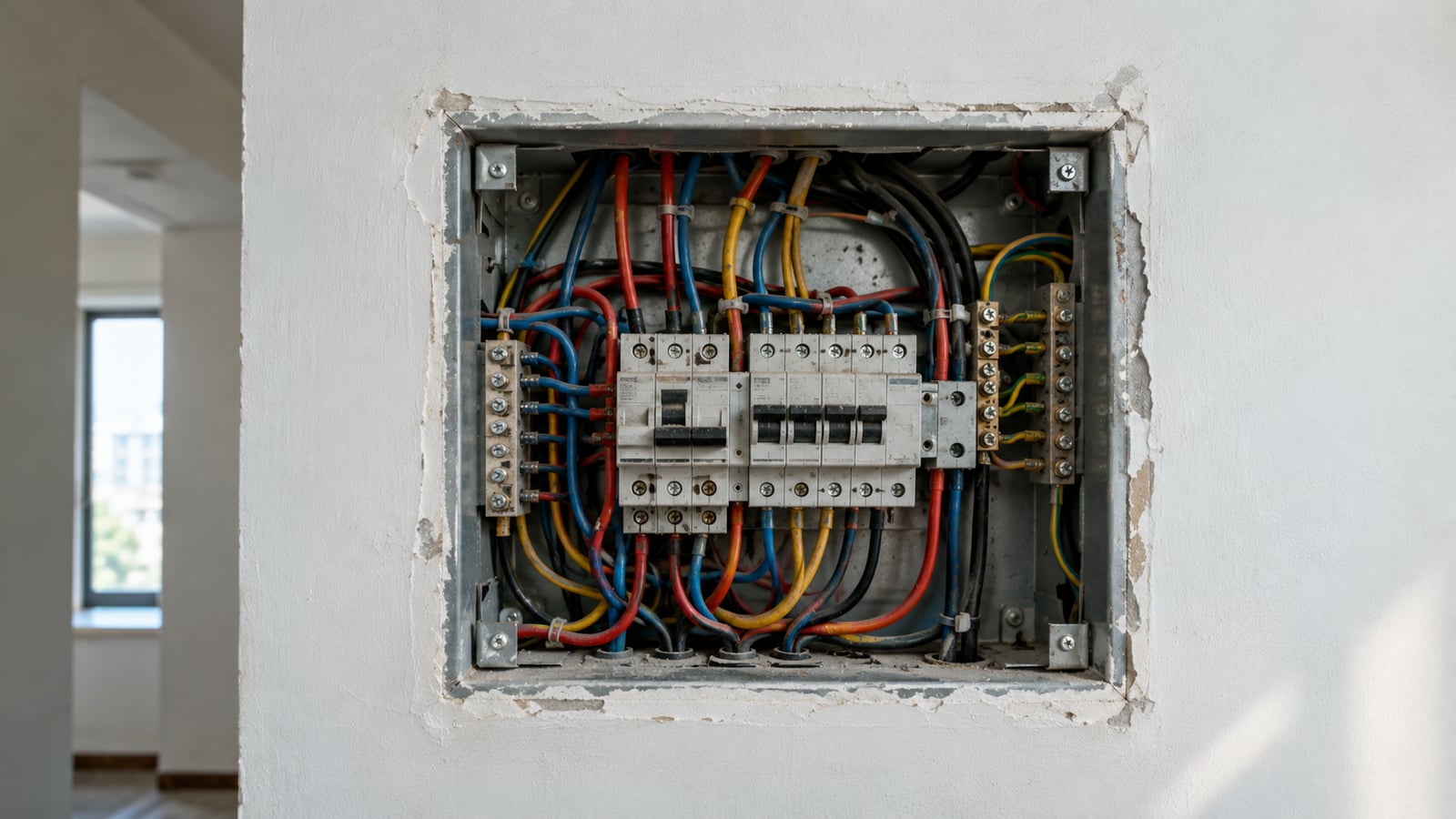

Монтаж и подключение в распределительной коробке
Перед началом любых работ обесточьте линию на щитке и проверьте отсутствие напряжения индикаторной отвёрткой или мультиметром - это первое и самое важное правило, независимо от того, насколько простой кажется схема.
- Установить подрозетники в местах будущих выключателей
- Проложить трёхжильный кабель между всеми точками по схеме
- Зачистить концы проводов на 10-15 мм для надёжного контакта в клеммах
- Подключить общий контакт первого выключателя к фазе из коробки
- Соединить переключаемые контакты первого и второго выключателя между собой
- Подключить общий контакт второго выключателя к фазе светильника
- Соединить ноль сети с нулём светильника напрямую, минуя выключатели
- Заизолировать и уложить все соединения в коробке аккуратно, без пересечения проводов
Соединения в распределительной коробке делают либо клеммными колодками, либо скруткой с последующей изоляцией и сваркой - клеммы удобнее и надёжнее для многожильных проводов, особенно если позже потребуется что-то переподключить. Важно маркировать провода в коробке сразу при монтаже, а не пытаться разобраться в них через полгода по цвету изоляции, который со временем визуально не меняется, но забывается.
Проверка схемы после монтажа
Проверка мультиметром до подачи питания - обязательный шаг, который экономит время на переделке проводки в стене. Прозвоните цепь в режиме измерения сопротивления между общим контактом первого выключателя и фазным контактом лампового патрона при разных положениях обоих переключателей - сопротивление должно быть близко к нулю, когда цепь замкнута, и бесконечность, когда разомкнута.
После включения питания проверьте свет из каждой точки управления в разных комбинациях положений клавиш. Если свет вообще не загорается ни в одной комбинации - скорее всего, перепутаны местами общий и переключаемый контакт на одном из выключателей. Если свет горит, но не переключается клавишами - вероятная причина в перепутанных проводах между самими выключателями.
- Фаза заходит только на общий контакт первого выключателя
- Ноль идёт от коробки к светильнику напрямую
- Провода между выключателями промаркированы и не перепутаны
- Фаза случайно заведена на ноль патрона
- Третий проходной вместо перекрёстного между крайними точками
- Провода зачищены с запасом изоляции, контакт слабый
Частые вопросы про проходной выключатель
Разводка проходной схемы требует аккуратности на каждом этапе, но полностью подъёмна своими руками при наличии базового инструмента и внимательности к цветам проводов. Если хочется избежать прокладки дополнительных линий в стене, посмотрите готовые решения на дистанционном управлении и Wi-Fi реле в каталоге «Маркет-Света» - там же есть обычные и проходные выключатели под любой интерьер и бюджет.
