Коннекторы

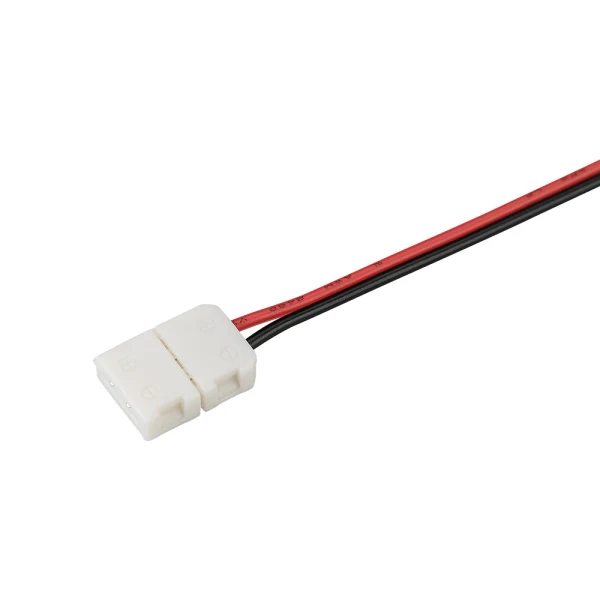

Для светодиодной ленты используются специальные коннекторы с контактными пластинами, которые зажимают токопроводящие дорожки ленты. Выбирайте коннекторы по ширине ленты (8мм, 10мм, 12мм) и количеству контактов (2 для одноцветной, 4 для RGB, 5 для RGBW). Коннекторы бывают прямые для соединения отрезков ленты и угловые для поворотов.

При выборе коннекторов учитывайте максимальный ток нагрузки, сечение подключаемых проводов и условия эксплуатации. Для внутреннего освещения подойдут обычные клеммники, для влажных помещений нужны коннекторы с защитой IP65 и выше. Винтовые коннекторы надежнее для постоянных соединений, пружинные удобнее для временного монтажа.

Коннекторы RJ-45 в освещении применяются в системах умного света для передачи управляющих сигналов по витой паре. Они не подходят для передачи силового питания светильников из-за ограниченного сечения контактов. Для подключения контроллеров, датчиков и панелей управления RJ-45 обеспечивает надежное соединение и простой монтаж.

Для уличного освещения выбирайте коннекторы с защитой IP65 и выше, устойчивые к влаге и температурным перепадам. Герметичные коннекторы с резиновыми уплотнителями предотвращают попадание воды в соединение. Материал корпуса должен быть UV-стойким, контакты из луженой меди или нержавеющей стали.

Отрежьте ленту строго по линии разреза между контактными площадками. Откройте коннектор, вставьте конец ленты до упора так, чтобы контактные площадки совпали с пластинами коннектора. Закройте крышку до щелчка, проверьте надежность фиксации и отсутствие короткого замыкания мультиметром.

Винтовые коннекторы требуют затяжки винтов для фиксации провода, обеспечивают максимально надежное соединение и подходят для больших токов. Пружинные коннекторы зажимают провод автоматически при вставке, монтируются быстрее, но имеют ограничения по току и сечению проводов. Винтовые предпочтительны для стационарного монтажа, пружинные для временных соединений.
